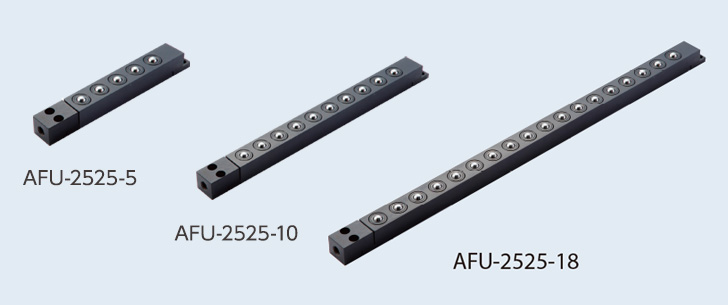

圧縮エアーを供給することにより各ピストンに內蔵されたフリーベアが一斉に上昇します。設置の際に機械のベッドに角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能です。
（金型自重又は強製排気にて下降）
掲載されているサイズ以外も製作可能です。詳細はお問い合わせシートにご記入ください。

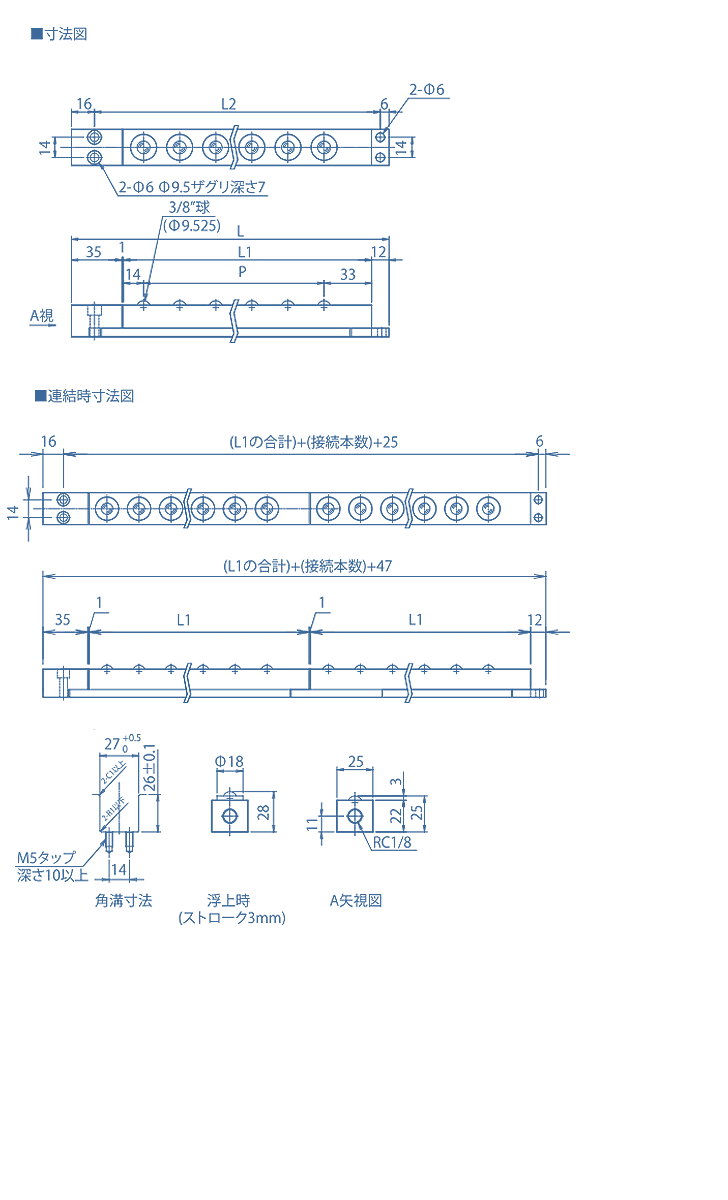

| 型式 | 本體寸法 | 空気圧と負荷能力との関係kN(kgf) | データ ダウンロード （DXF/PDF） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | P | AFU1本 | フリーベア1個 | ||||||
| 使用空気圧 MPa(kgf/cm2) | 使用空気圧 MPa(kgf/cm2) | ||||||||||
| 0.40(4.1) | 0.50(5.1) | 0.60(6.1) | 0.40(4.1) | 0.50(5.1) | 0.60(6.1) | ||||||
| AFU-2525-1 | 95 | 47 | 73 | – | 0.09(9.2) | 0.12(12.3) | 0.14(14.3) | 0.09 (9.2) | 0.12 (12.3) | 0.14 (14.3) | DXFPDF |
| AFU-2525-2 | 120 | 72 | 98 | 25 | 0.18(18.4) | 0.24(24.6) | 0.28(28.6) | DXFPDF | |||
| AFU-2525-3 | 145 | 97 | 123 | 2 x P25=50 | 0.27(27.6) | 0.36(36.9) | 0.42(42.9) | DXFPDF | |||
| AFU-2525-4 | 170 | 122 | 148 | 3 x P25=75 | 0.36(36.8) | 0.48(49.2) | 0.56(57.2) | DXFPDF | |||
| AFU-2525-5 | 195 | 147 | 173 | 4 x P25=100 | 0.45(46.0) | 0.60(61.5) | 0.70(71.5) | DXFPDF | |||
| AFU-2525-6 | 220 | 172 | 198 | 5 x P25=125 | 0.54(55.2) | 0.72(73.8) | 0.84(85.8) | DXFPDF | |||
| AFU-2525-7 | 245 | 197 | 223 | 6 x P25=150 | 0.63(64.4) | 0.84(86.1) | 0.98(100.1) | DXFPDF | |||
| AFU-2525-8 | 270 | 222 | 248 | 7 x P25=175 | 0.72(73.6) | 0.96(98.4) | 1.12(114.4) | DXFPDF | |||
| AFU-2525-9 | 295 | 247 | 273 | 8 x P25=200 | 0.81(82.8) | 1.08(110.7) | 1.26(128.7) | DXFPDF | |||
| AFU-2525-10 | 320 | 272 | 298 | 9 x P25=225 | 0.90(92.0) | 1.20(123.0) | 1.40(143.0) | DXFPDF | |||
| AFU-2525-11 | 345 | 297 | 323 | 10 x P25=250 | 0.99(101.2) | 1.32(135.3) | 1.54(157.3) | DXFPDF | |||
| AFU-2525-12 | 370 | 322 | 348 | 11 x P25=275 | 1.08(110.4) | 1.44(147.6) | 1.68(171.6) | DXFPDF | |||
| AFU-2525-13 | 395 | 347 | 373 | 12 x P25=300 | 1.17(119.6) | 1.56(159.9) | 1.82(185.9) | DXFPDF | |||
| AFU-2525-14 | 420 | 372 | 398 | 13 x P25=325 | 1.26(128.8) | 1.68(172.2) | 1.96(200.2) | DXFPDF | |||
| AFU-2525-15 | 445 | 397 | 423 | 14 x P25=350 | 1.35(138.0) | 1.80(184.5) | 2.10(214.5) | DXFPDF | |||
| AFU-2525-16 | 470 | 422 | 448 | 15 x P25=375 | 1.44(147.2) | 1.92(196.8) | 2.24(228.8) | DXFPDF | |||
| AFU-2525-17 | 495 | 447 | 473 | 16 x P25=400 | 1.53(156.4) | 2.04(209.1) | 2.38(243.1) | DXFPDF | |||
| AFU-2525-18 | 520 | 472 | 498 | 17 x P25=425 | 1.62(165.2) | 2.16(220.3) | 2.52(257.0) | ||||
