圧縮エアーを供給することにより各ピストンに內蔵されたフリーベアが一斉に上昇します。設置の際に機械のベッドに角溝加工を施すことにより、治具、金型、ワークの搬送・位置決めが可能です。

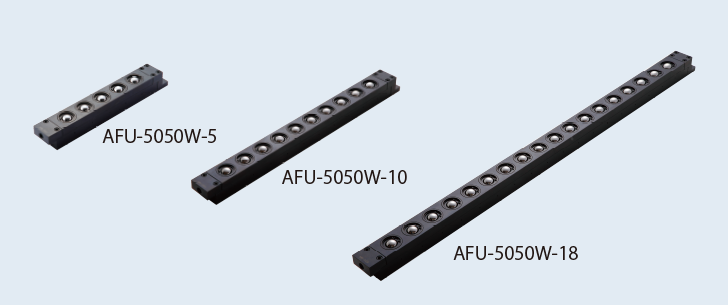

AFU-5050Wシリーズ
（金型自重又は強製排気にて下降）
掲載されているサイズ以外も製作可能です。詳細はお問い合わせシートにご記入ください。
固定方法は標準品と4點固定タイプからお選びください。
4點固定タイプをご希望の場合は型式の後ろに【4點固定タイプ】と明記ください。

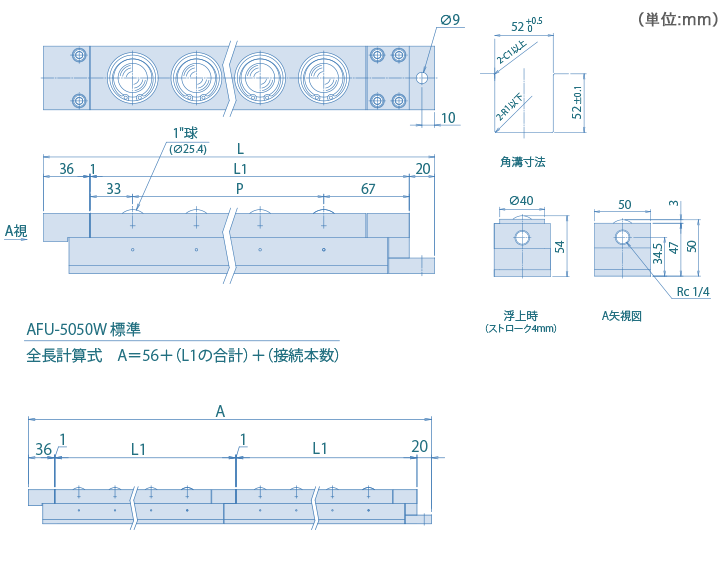

標準品

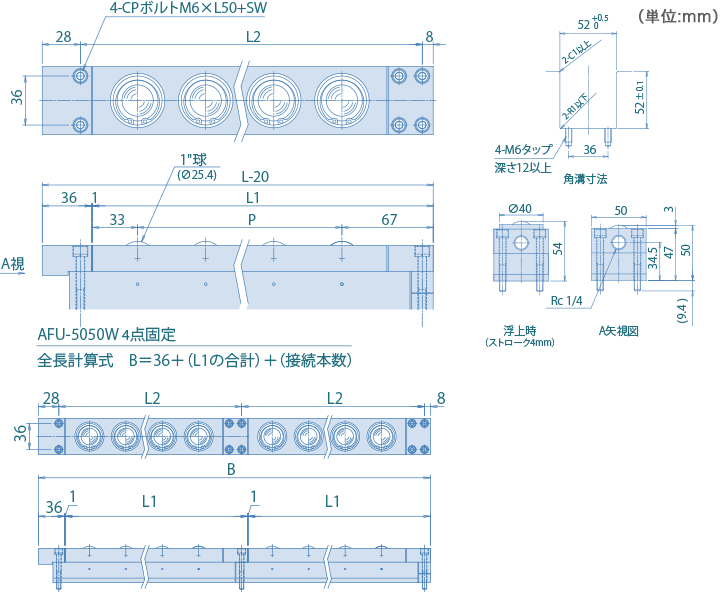

4點固定タイプ
| 型式 | 本體寸法 | 自重（kg） | 空気圧と負荷能力との関係kN(kgf) | データ ダウンロード （DXF/PDF） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | P | AFU 1本 | フリーベア1個 | ||||||||
| 使用空気圧 MPa（kgf/㎠） | 使用空気圧 MPa（kgf/㎠） | ||||||||||||
| 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | 0.40 （4.1） | 0.50 （5.1） | 0.60 （6.1） | 標準品 | 4點固定タイプ | ||||||
| AFU-5050W-1 | 157 | 100 | 101 | – | 2.1 | 1.02 （104.0） | 1.28 （130.5） | 1.53 （156.0） | 1.02 （104.0） | 1.28 （130.5） | 1.53 （156.0） | DXFPDF | DXFPDF |
| AFU-5050W-2 | 207 | 150 | 151 | 50 | 2.9 | 2.04 （208.0） | 2.56 （261.0） | 3.06 （312.0） | DXFPDF | DXFPDF | |||
| AFU-5050W-3 | 257 | 200 | 201 | 2×P50=100 | 3.6 | 3.06 （312.0） | 3.84 （391.6） | 4.59 （468.0） | DXFPDF | DXFPDF | |||
| AFU-5050W-4 | 307 | 250 | 251 | 3×P50=150 | 4.4 | 4.08 （416.0） | 5.12 （522.1） | 6.12 （624.1） | DXFPDF | DXFPDF | |||
| AFU-5050W-5 | 357 | 300 | 301 | 4×P50=200 | 5.2 | 5.10 （520.1） | 6.40 （652.6） | 7.65 （780.1） | DXFPDF | DXFPDF | |||
| AFU-5050W-6 | 407 | 350 | 351 | 5×P50=250 | 5.9 | 6.12 （624.1） | 7.68 （783.1） | 9.18 （936.1） | DXFPDF | DXFPDF | |||
| AFU-5050W-7 | 457 | 400 | 401 | 6×P50=300 | 6.6 | 7.14 （728.1） | 8.96 （913.7） | 10.71 （1092.1） | DXFPDF | DXFPDF | |||
| AFU-5050W-8 | 507 | 450 | 451 | 7×P50=350 | 7.4 | 8.16 （832.1） | 10.24 （1044.2） | 12.24 （1248.1） | DXFPDF | DXFPDF | |||
| AFU-5050W-9 | 557 | 500 | 501 | 8×P50=400 | 8.1 | 9.18 （936.1） | 11.52 （1174.7） | 13.77 （1404.0） | DXFPDF | DXFPDF | |||
| AFU-5050W-10 | 607 | 550 | 551 | 9×P50=450 | 8.9 | 10.20 （1040.1） | 12.80 （1305.2） | 15.30 （1560.2） | DXFPDF | DXFPDF | |||
| AFU-5050W-11 | 657 | 600 | 601 | 10×P50=500 | 9.7 | 11.22 （1144.1） | 14.08 （1435.8） | 16.83 （1716.2） | DXFPDF | DXFPDF | |||
| AFU-5050W-12 | 707 | 650 | 651 | 11×P50=550 | 10.4 | 12.24 （1248.1） | 15.36 （1566.3） | 18.36 （1872.1） | DXFPDF | DXFPDF | |||
| AFU-5050W-13 | 757 | 700 | 701 | 12×P50=600 | 11.2 | 13.26 （1352.1） | 16.64 （1696.8） | 19.89 （2028.2） | DXFPDF | DXFPDF | |||
| AFU-5050W-14 | 807 | 750 | 751 | 13×P50=650 | 12.0 | 14.28 （1456.1） | 17.92 （1827.3） | 21.42 （2184.2） | DXFPDF | DXFPDF | |||
| AFU-5050W-15 | 857 | 800 | 801 | 14×P50=700 | 12.7 | 15.30 （1560.2） | 19.20 （1957.8） | 22.95 （2340.2） | DXFPDF | DXFPDF | |||
| AFU-5050W-16 | 907 | 850 | 851 | 15×P50=750 | 13.5 | 16.32 （1664.2） | 20.48 （2088.4） | 24.48 （2496.3） | DXFPDF | DXFPDF | |||
| AFU-5050W-17 | 957 | 900 | 901 | 16×P50=800 | 14.2 | 17.34 （1768.2） | 21.76 （2218.9） | 26.01 （2652.3） | DXFPDF | DXFPDF | |||
| AFU-5050W-18 | 1007 | 950 | 951 | 17×P50=850 | 15.0 | 18.36 （1872.2） | 23.04 （2349.4） | 27.54 （2808.3） | DXFPDF | DXFPDF | |||
