TSUBAKI椿本減速機蝸輪驅動 SW/SWM, SWJ/SWJM係列

采用軸上安裝·法蘭安裝的專用箱體，有助於簡化裝置。輸出軸提供實心軸·空心軸兩類，還備有動力鎖·錐形套等形式。有助於削減組裝工時。

全國服務熱線：0512-6605 1469

在線谘詢

產品詳情

特點

・高度平衡傳動能力與效率&成本。

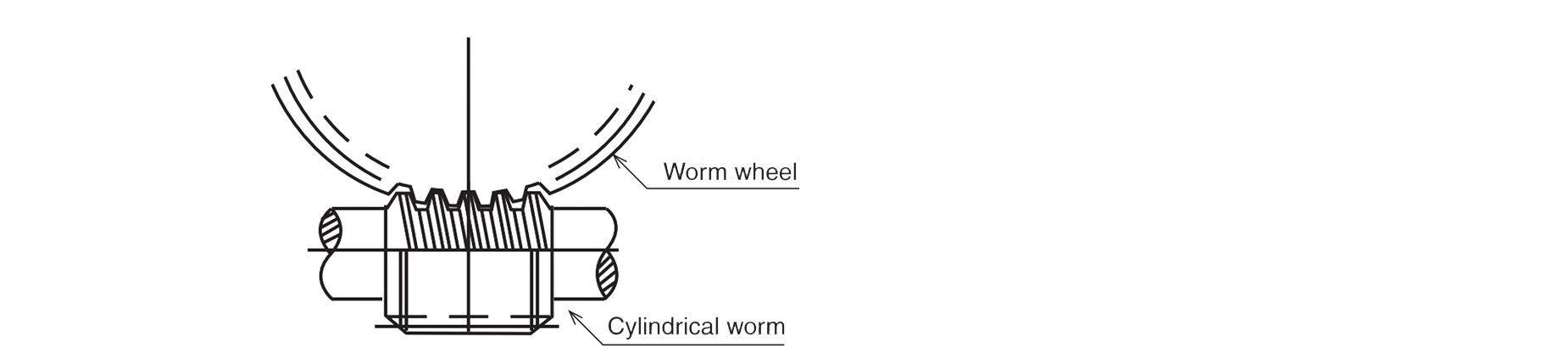

采用圓柱形蝸輪，利用長年積累的技術追求極致的齒麵傳動能力，高維度融合效率與成本。
・軸上&法蘭安裝設計有助於簡化裝置。
・提供小型～中型尺寸(芯間距離25～200)。
・SWJ係列采用安裝方向自由的專用箱體。

2. 產品規格

SW 係列

蝸輪齒輪種類		圓柱形蝸輪
尺寸		小型～中型
尺寸		芯間距離 80mm～200mm
減速比	一級減速	1/10～1/60
減速比	高減速比	1/100～1/3600
扭矩		300～5300 N・m

SWJ 係列

蝸輪齒輪種類		圓柱形蝸輪
尺寸		小型
尺寸		芯間距離 25mm～70mm
減速比	一級減速	1/10～1/60
減速比	高減速比	1/100～1/3600
扭矩		12～300 N・m

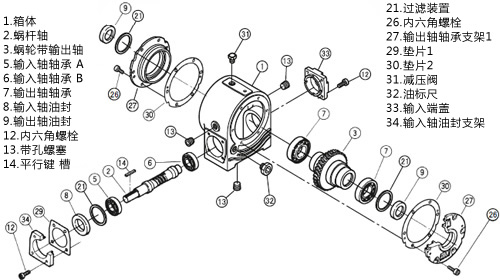

3. 結構 (SW80～200)

SW80～200

減速比	輸出軸	E型
1/10	中空	SWJ25E10DF
1/15	中空	SWJ25E15DF
1/20	中空	SWJ25E20DF
1/25	中空	SWJ25E25DF
1/30	中空	SWJ25E30DF
1/40	中空	SWJ25E40DF
1/50	中空	SWJ25E50DF
1/60	中空	SWJ25E60DF

減速比	輸出軸	E型
1/10	中空	SWJ35E10DF
1/15	中空	SWJ35E15DF
1/20	中空	SWJ35E20DF
1/25	中空	SWJ35E25DF
1/30	中空	SWJ35E30DF
1/40	中空	SWJ35E40DF
1/50	中空	SWJ35E50DF
1/60	中空	SWJ35E60DF

減速比	輸出軸	E型
1/10	中空	SWJ42E10DF
1/15	中空	SWJ42E15DF
1/20	中空	SWJ42E20DF
1/25	中空	SWJ42E25DF
1/30	中空	SWJ42E30DF
1/40	中空	SWJ42E40DF
1/50	中空	SWJ42E50DF
1/60	中空	SWJ42E60DF

減速比	輸出軸	E型
1/10	中空	SWJ50E10DF
1/15	中空	SWJ50E15DF
1/20	中空	SWJ50E20DF
1/25	中空	SWJ50E25DF
1/30	中空	SWJ50E30DF
1/40	中空	SWJ50E40DF
1/50	中空	SWJ50E50DF
1/60	中空	SWJ50E60DF

減速比	輸出軸	E型
1/10	中空	SWJ63E10DF
1/15	中空	SWJ63E15DF
1/20	中空	SWJ63E20DF
1/25	中空	SWJ63E25DF
1/30	中空	SWJ63E30DF
1/40	中空	SWJ63E40DF
1/50	中空	SWJ63E50DF
1/60	中空	SWJ63E60DF

減速比	輸出軸	E型
1/10	中空	SWJ70E10LF SWJ70E10RF
1/15	中空	SWJ70E15LF SWJ70E15RF
1/20	中空	SWJ70E20LF SWJ70E20RF
1/25	中空	SWJ70E25LF SWJ70E25RF
1/30	中空	SWJ70E30LF SWJ70E30RF
1/40	中空	SWJ70E40LF SWJ70E40RF
1/50	中空	SWJ70E50LF SWJ70E50RF
1/60	中空	SWJ70E60LF SWJ70E60RF

減速比	輸出軸	T型	B型	V型
1/10	實心	SW80T10SLF SW80T10SRF	SW80B10SLF SW80B10SRF	SW80V10SLF SW80V10SRF
1/10	中空	SW80T10LF SW80T10RF	SW80B10LF SW80B10RF	SW80V10LF SW80V10RF
1/15	實心	SW80T15SLF SW80T15SRF	SW80B15SLF SW80B15SRF	SW80V15SLF SW80V15SRF
1/15	中空	SW80T15LF SW80T15RF	SW80B15LF SW80B15RF	SW80V15LF SW80V15RF
1/20	實心	SW80T20SLF SW80T20SRF	SW80B20SLF SW80B20SRF	SW80V20SLF SW80V20SRF
1/20	中空	SW80T20LF SW80T20RF	SW80B20LF SW80B20RF	SW80V20LF SW80V20RF
1/25	實心	SW80T25SLF SW80T25SRF	SW80B25SLF SW80B25SRF	SW80V25SLF SW80V25SRF
1/25	中空	SW80T25LF SW80T25RF	SW80B25LF SW80B25RF	SW80V25LF SW80V25RF
1/30	實心	SW80T30SLF SW80T30SRF	SW80B30SLF SW80B30SRF	SW80V30SLF SW80V30SRF
1/30	中空	SW80T30LF SW80T30RF	SW80B30LF SW80B30RF	SW80V30LF SW80V30RF
1/40	實心	SW80T40SLF SW80T40SRF	SW80B40SLF SW80B40SRF	SW80V40SLF SW80V40SRF
1/40	中空	SW80T40LF SW80T40RF	SW80B40LF SW80B40RF	SW80V40LF SW80V40RF
1/50	實心	SW80T50SLF SW80T50SRF	SW80B50SLF SW80B50SRF	SW80V50SLF SW80V50SRF
1/50	中空	SW80T50LF SW80T50RF	SW80B50LF SW80B50RF	SW80V50LF SW80V50RF
1/60	實心	SW80T60SLF SW80T60SRF	SW80B60SLF SW80B60SRF	SW80V60SLF SW80V60SRF
1/60	中空	SW80T60LF SW80T60RF	SW80B60LF SW80B60RF	SW80V60LF SW80V60RF
1/100	實心	---	SW80B100L-SRF SW80B100R-SLF	SW80V100L-SRF SW80V100R-SLF
1/100	中空	---	SW80B100L-RF SW80B100R-LF	SW80V100L-RF SW80V100R-LF
1/150	實心	---	SW80B150L-SRF SW80B150R-SLF	SW80V150L-SRF SW80V150R-SLF
1/150	中空	---	SW80B150L-RF SW80B150R-LF	SW80V150L-RF SW80V150R-LF
1/200	實心	---	SW80B200L-SRF SW80B200R-SLF	SW80V200L-SRF SW80V200R-SLF
1/200	中空	---	SW80B200L-RF SW80B200R-LF	SW80V200L-RF SW80V200R-LF
1/250	實心	---	SW80B250L-SRF SW80B250R-SLF	SW80V250L-SRF SW80V250R-SLF
1/250	中空	---	SW80B250L-RF SW80B250R-LF	SW80V250L-RF SW80V250R-LF
1/300	實心	---	SW80B300L-SRF SW80B300R-SLF	SW80V300L-SRF SW80V300R-SLF
1/300	中空	---	SW80B300L-RF SW80B300R-LF	SW80V300L-RF SW80V300R-LF
1/400	實心	---	SW80B400L-SRF SW80B400R-SLF	SW80V400L-SRF SW80V400R-SLF
1/400	中空	---	SW80B400L-RF SW80B400R-LF	SW80V400L-RF SW80V400R-LF
1/500	實心	---	SW80B500L-SRF SW80B500R-SLF	SW80V500L-SRF SW80V500R-SLF
1/500	中空	---	SW80B500L-RF SW80B500R-LF	SW80V500L-RF SW80V500R-LF
1/600	實心	---	SW80B600L-SRF SW80B600R-SLF	SW80V600L-SRF SW80V600R-SLF
1/600	中空	---	SW80B600L-RF SW80B600R-LF	SW80V600L-RF SW80V600R-LF
1/800	實心	---	SW80B800L-SRF SW80B800R-SLF	SW80V800L-SRF SW80V800R-SLF
1/800	中空	---	SW80B800L-RF SW80B800R-LF	SW80V800L-RF SW80V800R-LF
1/1000	實心	---	SW80B1000L-SRF SW80B1000R-SLF	SW80V1000L-SRF SW80V1000R-SLF
1/1000	中空	---	SW80B1000L-RF SW80B1000R-LF	SW80V1000L-RF SW80V1000R-LF
1/1200	實心	---	SW80B1200L-SRF SW80B1200R-SLF	SW80V1200L-SRF SW80V1200R-SLF
1/1200	中空	---	SW80B1200L-RF SW80B1200R-LF	SW80V1200L-RF SW80V1200R-LF
1/1500	實心	---	SW80B1500L-SRF SW80B1500R-SLF	SW80V1500L-SRF SW80V1500R-SLF
1/1500	中空	---	SW80B1500L-RF SW80B1500R-LF	SW80V1500L-RF SW80V1500R-LF
1/1800	實心	---	SW80B1800L-SRF SW80B1800R-SLF	SW80V1800L-SRF SW80V1800R-SLF
1/1800	中空	---	SW80B1800L-RF SW80B1800R-LF	SW80V1800L-RF SW80V1800R-LF
1/2400	實心	---	SW80B2400L-SRF SW80B2400R-SLF	SW80V2400L-SRF SW80V2400R-SLF
1/2400	中空	---	SW80B2400L-RF SW80B2400R-LF	SW80V2400L-RF SW80V2400R-LF
1/3000	實心	---	SW80B3000L-SRF SW80B3000R-SLF	SW80V3000L-SRF SW80V3000R-SLF
1/3000	中空	---	SW80B3000L-RF SW80B3000R-LF	SW80V3000L-RF SW80V3000R-LF
1/3600	實心	---	SW80B3600L-SRF SW80B3600R-SLF	SW80V3600L-SRF SW80V3600R-SLF
1/3600	中空	---	SW80B3600L-RF SW80B3600R-LF	SW80V3600L-RF SW80V3600R-LF
