TSUBAKI椿本 蝸輪驅動 EW/EWM, EWJ/EWJM係列
傳動能力，效率&成本的高度平衡下以確保高精度和緊湊性。 底腳安裝為基本型，輸出軸可提供實心軸或中空軸。 實心軸型最適於聯軸器聯結，鏈條·輸送帶的驅動。 種類豐富，有助於簡化裝置。
全國服務熱線：0512-6605 1469
在線谘詢特點
・高度平衡傳動能力與效率&成本。

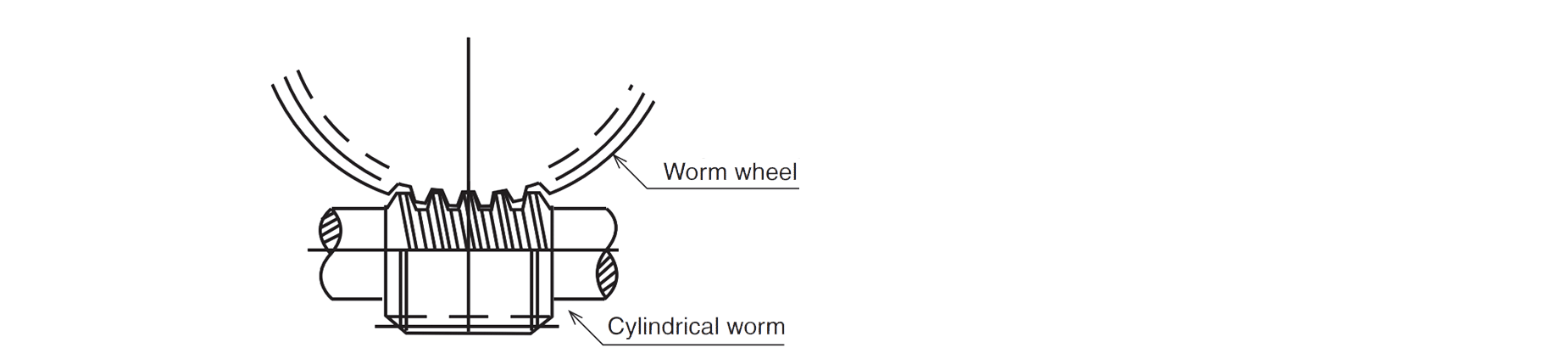

采用圓柱形蝸輪，利用長年積累的技術追求極致的齒麵傳動能力，高維度融合效率與成本。
・底腳安裝/安裝座，輸出軸可選擇實心軸或空心軸。
・提供小型～中型尺寸(芯間距離25～200)。
・EWJ係列采用安裝方向自由的專用箱體。
2. 產品規格
EW 係列
| 蝸輪齒輪種類 | 圓柱形蝸輪 | |
|---|---|---|
| 尺寸 | 小型～中型 | |
| 芯間距離 80mm～200mm | ||
| 減速比 | 一級減速 | 1/10～1/60 |
| 高減速比 | 1/100～1/3600 | |
| 扭矩 | 300～5300 N・m | |
EWJ 係列
| 蝸輪齒輪種類 | 圓柱形蝸輪 | |
|---|---|---|
| 尺寸 | 小型 | |
| 芯間距離 25mm～70mm | ||
| 減速比 | 一級減速 | 1/10～1/60 |
| 高減速比 | 1/100～1/3600 | |
| 扭矩 | 12～300 N・m | |
3. 結構

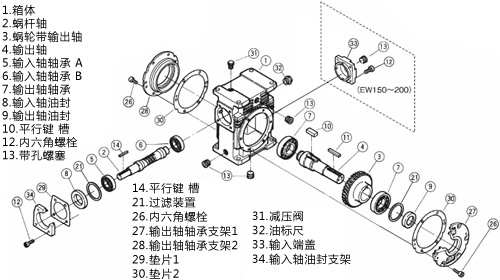

EW80～200
本圖為代表例。

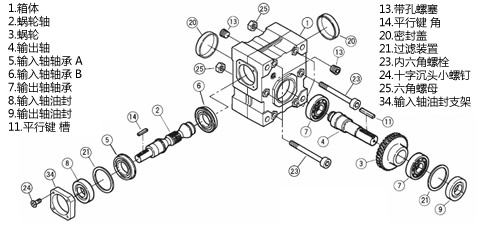

EWJ25～42
本圖為代表例。EWJ50～70的構造有若幹不同。
| 減速比 | 輸出軸 | E型 |
|---|---|---|
| 1/10 | 實心 | EWJ25E10L EWJ25E10R EWJ25E10LR |
| 1/15 | 實心 | EWJ25E15L EWJ25E15R EWJ25E15LR |
| 1/20 | 實心 | EWJ25E20L EWJ25E20R EWJ25E20LR |
| 1/25 | 實心 | EWJ25E25L EWJ25E25R EWJ25E25LR |
| 1/30 | 實心 | EWJ25E30L EWJ25E30R EWJ25E30LR |
| 1/40 | 實心 | EWJ25E40L EWJ25E40R EWJ25E40LR |
| 1/50 | 實心 | EWJ25E50L EWJ25E50R EWJ25E50LR |
| 1/60 | 實心 | EWJ25E60L EWJ25E60R EWJ25E60LR |
| 減速比 | 輸出軸 | E型 |
|---|---|---|
| 1/10 | 實心 | EWJ35E10L EWJ35E10R EWJ35E10LR |
| 1/15 | 實心 | EWJ35E15L EWJ35E15R EWJ35E15LR |
| 1/20 | 實心 | EWJ35E20L EWJ35E20R EWJ35E20LR |
| 1/25 | 實心 | EWJ35E25L EWJ35E25R EWJ35E25LR |
| 1/30 | 實心 | EWJ35E30L EWJ35E30R EWJ35E30LR |
| 1/40 | 實心 | EWJ35E40L EWJ35E40R EWJ35E40LR |
| 1/50 | 實心 | EWJ35E50L EWJ35E50R EWJ35E50LR |
| 1/60 | 實心 | EWJ35E60L EWJ35E60R EWJ35E60LR |
| 減速比 | 輸出軸 | E型 |
|---|---|---|
| 1/10 | 實心 | EWJ42E10L EWJ42E10R EWJ42E10LR |
| 1/15 | 實心 | EWJ42E15L EWJ42E15R EWJ42E15LR |
| 1/20 | 實心 | EWJ42E20L EWJ42E20R EWJ42E20LR |
| 1/25 | 實心 | EWJ42E25L EWJ42E25R EWJ42E25LR |
| 1/30 | 實心 | EWJ42E30L EWJ42E30R EWJ42E30LR |
| 1/40 | 實心 | EWJ42E40L EWJ42E40R EWJ42E40LR |
| 1/50 | 實心 | EWJ42E50L EWJ42E50R EWJ42E50LR |
| 1/60 | 實心 | EWJ42E60L EWJ42E60R EWJ42E60LR |
